Заглушки стальные: назначение, разновидности и особенности выбора

Что представляет собой стальная заглушка

Заглушкой называют элемент трубопроводной системы, который перекрывает проход рабочей среды. В зависимости от конструкции деталь может устанавливаться на торце трубы, между фланцами либо закрепляться другим предусмотренным способом.

Основная задача такого изделия заключается в создании надежного барьера. При этом заглушка может использоваться как постоянная часть трубопровода или как временное средство изоляции. Второй вариант особенно востребован во время технического обслуживания, испытаний и ремонта, когда определенный участок необходимо отделить от остальной системы.

Интересной особенностью является то, что одна и та же конструктивная идея решает совершенно разные задачи. На производстве заглушка помогает вывести ветку из эксплуатации, при транспортировке защищает открытый конец трубы от загрязнений, а в технологическом оборудовании может становиться частью герметичного корпуса.

Почему для изготовления используется сталь

Стальные изделия получили широкое распространение благодаря сочетанию прочности, технологичности и возможности подбирать материал под конкретные условия работы. Разные марки стали обладают различными характеристиками, поэтому выбор материала не сводится к определению цвета или внешнего вида детали.

Для трубопроводов могут использоваться углеродистые, низколегированные и коррозионностойкие стали. Конкретная марка зависит от давления, температуры, состава рабочей среды и других факторов. Для фланцевых заглушек нормативные требования прямо связывают выбор материала с условиями эксплуатации, характеристиками среды и материалом сопряженного фланцевого соединения.

Правильно выбранная сталь должна соответствовать не только механической нагрузке, но и окружающим условиям. Если деталь предназначена для агрессивной среды, обычного выбора по размеру будет недостаточно.

Основные виды стальных заглушек

Разнообразие конструкций объясняется тем, что трубопроводы отличаются диаметрами, давлением, температурой и способом соединения. На практике встречаются несколько основных вариантов.

• Фланцевые заглушки — устанавливаются в соединениях с фланцами и фиксируются крепежными элементами.
• Межфланцевые изделия — устанавливаются непосредственно между ответными фланцами и позволяют изолировать участок системы.
• Эллиптические заглушки — имеют объемную выпуклую форму и обычно привариваются к трубопроводу.
• Плоские приварные детали — используются там, где требуется неразъемное закрытие торцевого участка.
• Резьбовые заглушки — применяются преимущественно на трубах небольшого диаметра, где конструкция предусматривает резьбовое соединение.

Выбор разновидности определяется не удобством монтажа как таковым, а требованиями конкретного участка системы. Например, если в будущем предполагается регулярное открытие линии, разъемное соединение может оказаться практичнее сварного.

Фланцевые заглушки: когда особенно важна точность

Фланцевая конструкция представляет собой деталь, которая устанавливается в соответствующем соединении и прижимается крепежом. Герметизация обеспечивается совместной работой заглушки, уплотнительной поверхности, прокладки и ответного фланца.

Современные нормативные требования предусматривают различные варианты исполнения уплотнительных поверхностей. ГОСТ 34785-2021 устанавливает требования к конструкции, размерам и техническим характеристикам стальных фланцевых заглушек, а присоединительные параметры связывает с применяемыми фланцами.

Именно поэтому при заказе такой детали важно знать не только номинальный диаметр. Необходимо сопоставить DN, номинальное давление, тип уплотнительной поверхности, присоединительные размеры и материал.

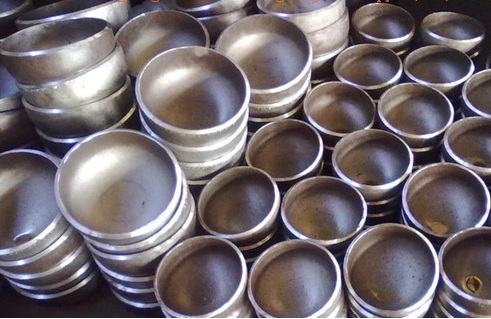

Эллиптические заглушки и распределение нагрузки

Эллиптическая форма отличается от простой плоской пластины характером восприятия внутреннего давления. Изогнутая поверхность позволяет распределять нагрузку по объему детали, что делает подобную конструкцию востребованной в системах, где требуется повышенная прочность.

Эти изделия используются в трубопроводах, технологических установках, емкостях и других конструкциях. Их нередко применяют в качестве днищ аппаратов, работающих с давлением. Такая область использования показывает, что стальная заглушка может быть не просто элементом перекрытия трубы, а частью более сложной инженерной конструкции.

При выборе эллиптической модели учитываются размеры, толщина стенки, материал и параметры системы. Важна и технология изготовления, поскольку от нее зависит геометрическая точность готового изделия.

Плоские приварные варианты

Плоская приварная заглушка представляет собой относительно простую конструкцию. Она фиксируется на торце трубы посредством сварного соединения и после монтажа становится частью трубопровода.

Преимущество такого решения заключается в отсутствии разъемного соединения. При правильном выполнении сварочных работ формируется прочная конструкция с высокой степенью герметичности.

Однако постоянное соединение одновременно становится ограничением. Если участок потребуется регулярно открывать, демонтаж сварной детали окажется менее удобным, чем снятие болтовой фланцевой заглушки. Поэтому выбор должен учитывать будущий сценарий эксплуатации.

Когда необходима временная изоляция трубопровода

Во время ремонта часть системы иногда необходимо вывести из работы, сохранив возможность эксплуатации других участков. В такой ситуации заглушка становится физическим барьером, который препятствует перемещению рабочей среды.

Подобная изоляция может потребоваться при замене арматуры, ремонте оборудования, обследовании трубопровода или проведении технологических операций. Конкретный способ изоляции определяется проектом и требованиями безопасности.

Временная заглушка должна рассматриваться как полноценный элемент системы безопасности, а не как обычная металлическая крышка. Перед ее использованием проверяются соответствие параметров и надежность установки.

Материал и рабочая среда

Одна из распространенных ошибок при выборе трубопроводных деталей заключается в рассмотрении только давления и диаметра. На практике большое значение имеет состав транспортируемой среды.

Вода, пар, нефтепродукты, газ, химически активные вещества и другие среды по-разному воздействуют на металл. Температура также способна существенно менять эксплуатационные характеристики материала.

Поэтому для каждого проекта оцениваются:

• температура рабочей среды;
• номинальное и рабочее давление;
• химический состав транспортируемого вещества;
• коррозионная активность;
• условия окружающей среды;
• продолжительность предполагаемой эксплуатации.

Только после этого можно обоснованно определять подходящий материал изделия.

Размер заглушки: почему одного диаметра недостаточно

Номинальный диаметр является одним из основных параметров, но не единственным. Для фланцевых конструкций необходимо учитывать расположение отверстий, размеры уплотнительной зоны и другие присоединительные характеристики.

Для приварных моделей значение имеют наружный диаметр, толщина стенки, геометрия кромки и соответствие трубе. Ошибка даже в одном параметре способна привести к невозможности нормального монтажа.

При больших диаметрах возрастает значение точности изготовления. Масса изделия также становится существенным фактором при транспортировке, установке и последующем обслуживании.

Как определить подходящий тип заглушки

Перед выбором полезно составить небольшую техническую карту участка. Такой подход позволяет избежать приобретения детали только по приблизительному названию.

1. Определяется назначение. Нужно понять, требуется постоянное или временное перекрытие.
2. Уточняется способ соединения. Проверяется наличие фланца, резьбы либо возможность сварки.
3. Фиксируется DN. Номинальный проход должен соответствовать системе.
4. Определяется давление. Изделие выбирается с учетом установленного режима работы.
5. Уточняется температура. Этот параметр влияет на выбор материала.
6. Анализируется рабочая среда. Проверяется химическая совместимость стали.
7. Сверяются нормативные требования. При необходимости используются соответствующие стандарты и проектная документация.

Такой алгоритм превращает выбор детали из приблизительной процедуры в технически обоснованное решение.

Производство стальных заглушек

Технология изготовления зависит от конструкции изделия. Для некоторых моделей используется штамповка, для других применяются механическая обработка, резка и другие операции. Выбор технологии определяется геометрией детали, материалом, размерами и требованиями к точности.

При изготовлении важно обеспечить правильную форму и соответствие заданным размерам. Для изделий, работающих под давлением, особое значение имеет качество металла и отсутствие дефектов, способных снизить надежность конструкции.

После производства может выполняться дополнительная обработка поверхности. В зависимости от условий эксплуатации применяется защитное покрытие либо оставляется исходная поверхность материала.

Где применяются стальные заглушки

Область использования подобных деталей значительно шире бытовых трубопроводов. Они встречаются практически везде, где требуется контролируемое перекрытие технологической линии.

• Нефтегазовая промышленность — технологические и транспортные трубопроводы.
• Энергетика — системы теплоносителей, пара и вспомогательные линии.
• Химические предприятия — трубопроводы с различными рабочими средами.
• Жилищно-коммунальная инфраструктура — сети отопления, водоснабжения и технические коммуникации.
• Машиностроение — производственные установки и технологические агрегаты.
• Производство резервуаров — аппараты и емкости различного назначения.

В каждом секторе требования к деталям могут отличаться. Поэтому универсальная заглушка, подходящая для любого объекта, является скорее исключением, чем правилом.

Герметичность зависит не только от самой детали

Даже идеально изготовленная заглушка не обеспечит герметичность, если соединение собрано неправильно. Во фланцевом узле большое значение имеют состояние уплотнительной поверхности, качество прокладки, равномерность затяжки крепежа и соответствие всех компонентов друг другу.

Для фланцевых заглушек нормативные требования предусматривают применение определенных типов уплотнений в зависимости от исполнения. Это показывает, что герметичность является результатом работы всей сборки, а не только металлической детали.

Поэтому при обслуживании трубопровода проверяется не только заглушка, но и состояние сопряженных элементов.

Что проверить перед установкой

Перед монтажом изделие осматривается. На поверхности не должно быть повреждений, способных повлиять на работу соединения. Также сверяются размеры и маркировка.

Полезно проверить:

• соответствие номинального диаметра;
• марку материала;
• конструктивное исполнение;
• тип уплотнительной поверхности;
• состояние рабочей поверхности;
• отсутствие видимых деформаций и повреждений;
• соответствие сопроводительной документации.

Для ответственных систем проверка выполняется в соответствии с действующими правилами и документацией конкретного объекта.

Хранение металлических заглушек

До момента установки изделия должны храниться таким образом, чтобы исключить повреждение рабочих поверхностей и нежелательное воздействие окружающей среды. Особенно это актуально для деталей, подготовленных к монтажу на ответственные трубопроводы.

Крупные изделия размещают так, чтобы они не деформировались под собственным весом или вследствие неправильного складирования. Мелкие детали желательно хранить с понятной маркировкой, чтобы разные размеры и исполнения не смешивались.

Если на изделии предусмотрено защитное покрытие, его состояние также контролируется. Повреждение покрытия может стать началом коррозионного процесса при длительном хранении во влажной среде.

Как выбрать между разъемным и неразъемным решением

Выбор способа установки во многом определяется будущей эксплуатацией. Если участок должен оставаться закрытым постоянно, сварная конструкция может оказаться рациональной. Если предполагается регулярный доступ к трубопроводу, удобнее использовать разъемное соединение.

Фланцевые модели ценятся за возможность демонтажа. Сварные изделия, напротив, формируют постоянное соединение. Поэтому правильный вопрос при выборе звучит не как «какая заглушка лучше», а как «какой способ изоляции соответствует задаче конкретного участка».

Почему нормативные требования нельзя игнорировать

Трубопроводы могут работать с высоким давлением и температурой, поэтому их компоненты проектируются с учетом определенных расчетных параметров. Нормативные документы задают требования к конструкции, размерам, материалам и другим характеристикам.

Например, ГОСТ 34785-2021 распространяется на стальные фланцевые заглушки для арматуры, соединительных частей и трубопроводов, а также устанавливает общие технические требования к таким изделиям.

Использование стандарта или другой применимой нормативной документации позволяет точнее определить характеристики детали и избежать случайного выбора.

Практические ошибки при подборе

Наиболее распространенные ошибки связаны с чрезмерным упрощением задачи. Иногда внимание уделяется только диаметру, хотя для конкретного узла важны давление, материал и тип соединения.

• Выбор изделия только по внешнему сходству.
• Игнорирование рабочего давления.
• Неправильное определение типа уплотнительной поверхности.
• Несоответствие материала рабочей среде.
• Использование неподходящей прокладки.
• Отсутствие проверки маркировки и документации.

Каждая из этих ошибок способна привести к дополнительным затратам или необходимости повторного монтажа.

Стальные заглушки как элемент инженерной безопасности

На промышленном объекте заглушка выполняет не только механическую функцию. Она может участвовать в организации безопасного проведения ремонтных операций, когда необходимо отделить оборудование от рабочей среды.

При этом нельзя рассматривать сам факт установки детали как автоматическую гарантию безопасности. Необходимо соблюдать предусмотренную технологию изоляции, учитывать давление, температуру и свойства среды, а также выполнять необходимые контрольные операции.

Надежность создается сочетанием правильной детали, корректного монтажа и соблюдения эксплуатационных требований.

Итог

Заглушки стальные являются небольшими по сравнению с трубопроводными магистралями элементами, но их значение трудно назвать второстепенным. Они позволяют перекрывать технологические линии, изолировать оборудование, защищать неиспользуемые участки и создавать герметичные соединения.

Разновидность изделия выбирается с учетом способа монтажа, диаметра, давления, температуры и характеристик рабочей среды. Фланцевые модели удобны там, где требуется разъемность, эллиптические конструкции подходят для задач, связанных с восприятием давления, а сварные варианты используются для постоянного закрытия соответствующих участков.

Грамотный подбор начинается с технических параметров, а не с внешнего вида или цены. Проверка материала, размеров, исполнения и нормативного соответствия помогает получить изделие, которое действительно подходит для конкретной инженерной системы. В результате даже такая компактная деталь, как стальная заглушка, становится надежным элементом продуманной трубопроводной конструкции.
