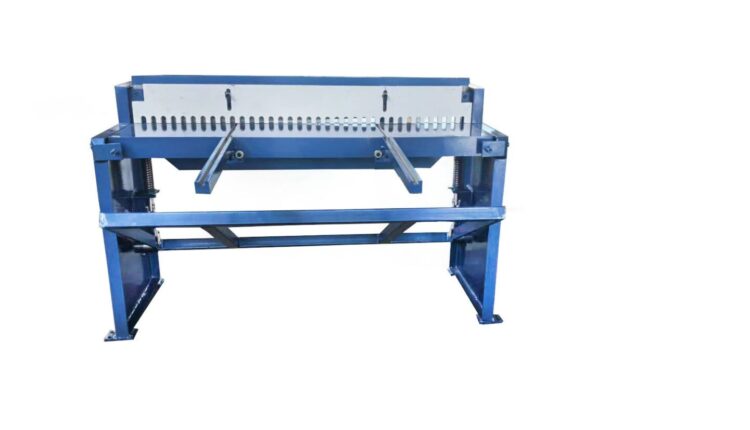

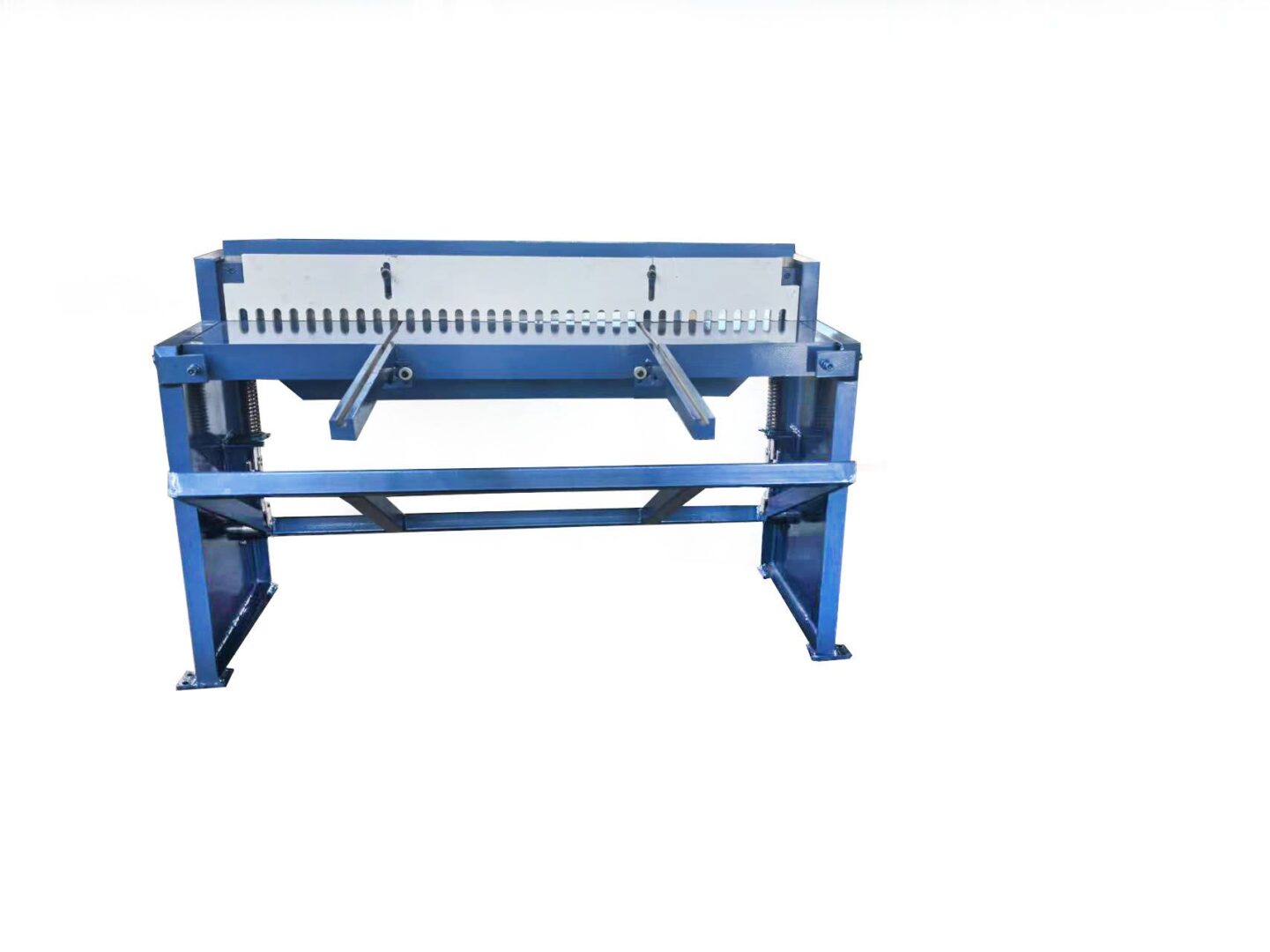

Гильотины для резки металла: как устроено оборудование и как выбрать подходящий станок

Раскрой листового металла является одной из базовых операций в производстве. От качества первого реза зависит точность последующей гибки, сварки, сборки и монтажа деталей. Для прямолинейного разделения листов применяются специальные станки, которые позволяют получать заготовки заданной длины и ширины без сложной термической обработки. Одним из наиболее распространенных решений остаются гильотинные ножницы. Их конструкция может отличаться по типу привода, степени автоматизации, рабочей длине и допустимой толщине материала.

Гильотины для резки металла используются там, где требуется быстро разделять листовой прокат по прямой линии. Принцип работы оборудования основан на сдвиге: лист фиксируется, после чего подвижный нож проходит относительно неподвижного и последовательно отделяет часть заготовки. Такой способ не требует нагрева металла, поэтому зона реза не подвергается термическому воздействию, характерному для некоторых других технологий.

При этом гильотина не является универсальным станком для любого вида раскроя. Она предназначена прежде всего для прямых резов и не заменяет оборудование для фигурной обработки, отверстий или сложных контуров. Поэтому правильный выбор начинается с понимания конкретной производственной задачи.

Как работает гильотинный станок

В основе работы оборудования находится взаимодействие двух режущих кромок. Лист располагается на рабочем столе и позиционируется относительно упоров. После этого он фиксируется прижимным механизмом. Подвижная ножeвая балка совершает рабочий ход, а нож отделяет часть металла по заданной линии.

Смысл такого движения заключается в постепенном распространении зоны разрушения по длине реза. Благодаря этому станку не требуется одновременно прикладывать максимальное усилие ко всей ширине листа. Геометрия ножей и параметры их взаимного расположения непосредственно влияют на требуемое усилие и качество получаемой кромки.

Оператору важно не только установить нужную длину заготовки. Необходимо учитывать толщину и свойства металла, положение листа, состояние режущего инструмента и настройки оборудования. Даже мощный станок не сможет стабильно выполнять качественный рез, если технологические параметры выбраны неправильно.

Основные элементы гильотины

Конкретная конструкция зависит от модели, однако большинство промышленных машин имеет несколько функционально важных узлов. Каждый из них отвечает за определенную часть процесса.

• Станина — жесткое основание, воспринимающее основные нагрузки во время работы.
• Ножевая балка — подвижный элемент, на котором закрепляется режущий инструмент.
• Верхний и нижний ножи — непосредственно разделяют металлическую заготовку.
• Прижим — удерживает лист перед резкой и уменьшает вероятность его смещения.
• Рабочий стол — поверхность для размещения материала.
• Задний упор — помогает выдерживать заданный размер заготовки.
• Привод — создает усилие, необходимое для движения ножевой балки.
• Система управления — отвечает за настройку рабочих параметров и последовательность операций.

На современных моделях могут присутствовать дополнительные устройства позиционирования, автоматическая подача листа, программируемые контроллеры, системы защиты и другие компоненты. Чем выше требования к серийности и повторяемости, тем больше значение приобретает автоматизация.

Механические гильотины: скорость и простота

Механические модели используют привод, в котором энергия передается через механические элементы. Такие станки получили распространение благодаря сравнительно простой конструкции и высокой производительности при подходящих режимах работы.

Их сильной стороной является способность быстро выполнять большое количество повторяющихся операций. Это особенно удобно при серийном изготовлении одинаковых заготовок. Однако возможности механической машины ограничиваются ее конструкцией и допустимыми параметрами конкретной модели.

Поэтому при выборе нельзя ориентироваться только на название типа оборудования. Необходимо смотреть на максимальную толщину и длину реза, характеристики привода и допустимые свойства обрабатываемого материала. Для разных станков рабочие диапазоны могут существенно отличаться.

Гидравлические гильотины

В гидравлическом оборудовании рабочее усилие создается за счет давления рабочей жидкости в гидросистеме. Такой принцип позволяет плавно управлять движением ножевой балки и создавать значительное усилие при обработке тяжелых заготовок.

Гидравлические ножницы особенно востребованы там, где приходится работать с широкими или сравнительно толстыми листами. В промышленной практике диапазон возможностей зависит от конкретной конструкции: встречаются как компактные станки для умеренных нагрузок, так и тяжелое оборудование для обработки толстого проката.

Одновременно гидравлическая система требует регулярного внимания. Контролируется состояние жидкости, соединений, цилиндров и других элементов. Поэтому при оценке такого станка учитывается не только мощность, но и будущая стоимость технического обслуживания.

Электромеханические модели

Электромеханический привод занимает промежуточное положение между простыми механическими решениями и сложными гидравлическими системами. Он способен обеспечить высокую скорость работы и при этом не требует полноценной гидравлической инфраструктуры.

Такие станки могут быть удобны для производств, которым необходим регулярный раскрой листа, но нет постоянной потребности в обработке особо толстого материала. Их привлекательность связана также с относительно понятной эксплуатацией и отсутствием некоторых особенностей гидравлических систем.

Однако окончательный выбор определяется не преимуществами типа привода вообще, а соответствием конкретной модели реальной загрузке производства.

Роль ЧПУ в современной резке

Числовое программное управление помогает автоматизировать позиционирование и повторение операций. Вместо ручной установки каждого размера оператор может задать необходимые параметры через систему управления.

Это особенно полезно при изготовлении серии заготовок разного размера. Программа позволяет уменьшить количество повторных ручных настроек и повысить воспроизводимость результата.

При этом ЧПУ не отменяет необходимости правильно подготовить материал и оборудование. Система может точно выполнить заданную программу, но она не исправит неверно введенные размеры, неподходящий режим резки или неправильный выбор ножей.

Почему прижим листа имеет большое значение

Металлический лист во время резания испытывает значительные силы. Если заготовка недостаточно надежно удерживается, она способна смещаться или деформироваться. Это приводит к отклонению от заданного размера и ухудшению геометрии кромки.

Прижим уменьшает вероятность подобных перемещений. В зависимости от конструкции он может быть механическим или гидравлическим. На производстве, где особенно важна повторяемость, стабильность фиксации становится одним из ключевых факторов.

Кроме того, прижим помогает оператору организовать более предсказуемый рабочий цикл. Лист сначала занимает определенное положение, затем фиксируется, и только после этого выполняется рез.

Ножи: деталь, от которой зависит качество реза

Даже дорогая гильотина не сможет постоянно обеспечивать качественную обработку при изношенном режущем инструменте. Нож испытывает высокую нагрузку и постепенно теряет первоначальную геометрию.

Для разных материалов могут применяться инструменты с отличающимися характеристиками. При обработке нержавеющих сталей, например, необходимо учитывать их повышенную прочность и склонность некоторых марок к наклепу. Поэтому режимы и инструмент выбираются с учетом конкретного сплава.

Одним из преимуществ ряда гильотинных ножей является возможность переточки. Это позволяет восстановить рабочую кромку и продлить срок службы инструмента, если конструкция ножа и рекомендации производителя предусматривают такую операцию.

Зазор между ножами: почему настройка важнее максимальной мощности

Расстояние между режущими кромками является одним из ключевых технологических параметров. Если оно не соответствует толщине и свойствам металла, качество реза может ухудшаться.

Слишком большой зазор способен увеличить деформацию материала и ухудшить состояние кромки. Чрезмерно малое расстояние, напротив, повышает нагрузку на инструмент и оборудование. Поэтому регулировка выполняется с учетом рекомендаций производителя и характеристик конкретного листа. Возможность настройки зазора особенно важна для производства, где обрабатывается несколько видов проката.

По этой причине при покупке станка полезно выяснить не только диапазон толщины металла, но и то, насколько удобно оператору менять технологические параметры.

Какие металлы можно резать на гильотине

Гильотинный способ применяется для различных видов листового проката. Конкретный перечень зависит от технических возможностей станка и требований производителя оборудования.

На соответствующих моделях могут обрабатываться:

• конструкционные и низколегированные стали;
• нержавеющие листы;
• оцинкованный металл;
• алюминиевые сплавы;
• медные материалы;
• другие листовые металлические заготовки, если их параметры находятся в допустимом диапазоне оборудования.

Особое внимание уделяется твердости и толщине материала. Нельзя определять допустимость резки только по внешнему виду листа. Два изделия одинаковой толщины могут потребовать различного усилия из-за различий в механических свойствах.

Что происходит с металлом в зоне реза

При гильотинной обработке металл не расплавляется. Разделение происходит за счет механического воздействия режущих кромок. Сначала в материале возникает деформация, затем формируется зона разрушения, которая распространяется по мере движения ножа.

Именно поэтому такой метод выгодно отличается от технологий, основанных на локальном нагреве, если требуется избежать термического влияния на основную заготовку. При правильной настройке оборудования линия разделения получается ровной и пригодной для дальнейших операций.

Одновременно полностью исключить деформацию невозможно: характер кромки зависит от толщины, свойств металла, состояния ножей и параметров станка. Поэтому требования к качеству реза должны быть определены заранее.

Преимущества гильотинной резки

Популярность этого оборудования объясняется сочетанием производительности и относительно понятного принципа обработки. При правильном подборе станка операция выполняется быстро и с высокой повторяемостью.

К основным достоинствам относятся:

• прямолинейность реза;
• отсутствие термического воздействия на металл;
• высокая производительность при серийном раскрое;
• возможность обработки широких листов на соответствующем оборудовании;
• повторяемость размеров при использовании упоров и автоматизированного управления;
• сравнительно небольшое количество отходов в виде стружки;
• возможность интеграции в производственные линии.

Последнее преимущество особенно заметно в серийном производстве. При подключении систем подачи и отвода материала гильотина может стать частью практически непрерывного технологического процесса.

Какие задачи гильотина решать не предназначена

Гильотинные ножницы эффективны именно благодаря специализации. Они отлично подходят для прямых резов, но не являются заменой лазерному, плазменному или гидроабразивному оборудованию, когда требуется сложный контур.

С помощью обычной гильотины нельзя выполнить произвольное внутреннее отверстие или фигурный вырез. Если заготовке требуется сложная геометрия, применяется другая технология. Поэтому на производстве гильотина часто используется как один из этапов общего процесса металлообработки.

Например, лист сначала раскраивается на прямоугольные заготовки, после чего отдельные элементы могут поступать на листогиб, пресс, лазерный станок или сварочный участок.

Как выбрать гильотину по толщине металла

Максимальная толщина является одним из первых параметров, на который обращает внимание покупатель. Однако ориентироваться только на предельное значение не стоит. Если производство регулярно работает с определенной толщиной, лучше выбирать оборудование, для которого этот диапазон является штатным рабочим режимом.

Также учитывается длина реза. Станок должен соответствовать ширине листов, которые реально поступают в цех. Если рабочая зона слишком короткая, крупные заготовки придется обрабатывать в несколько этапов, что может снизить производительность и усложнить позиционирование.

Таким образом, минимальный набор параметров для первичного подбора включает толщину, ширину листа, длину реза и тип металла.

Как оценивать оборудование перед покупкой

Выбор станка желательно начинать с анализа производственной статистики. Полезно определить среднюю и максимальную толщину используемого проката, количество резов за смену, размеры листов и долю серийных заказов.

После этого оценивается необходимый уровень автоматизации. Для небольшой мастерской ручное позиционирование может быть достаточным. Для крупного производства существенно возрастает ценность ЧПУ, автоматических упоров, подачи листа и других вспомогательных систем.

Также проверяются:

• жесткость конструкции;
• доступность регулировки зазора;
• тип и характеристики прижима;
• качество режущего инструмента;
• удобство управления;
• наличие защитных систем;
• доступность расходных компонентов;
• условия технического обслуживания.

Эксплуатация и обслуживание

Регулярное обслуживание помогает сохранить стабильность работы станка. В первую очередь контролируется состояние режущего инструмента. Тупой или поврежденный нож увеличивает нагрузку и может ухудшать качество кромки.

Для гидравлических моделей дополнительно контролируется состояние гидросистемы. Проверяются соединения, рабочая жидкость и элементы привода. Механические узлы также требуют внимания: люфты и износ могут постепенно отражаться на точности позиционирования.

Важна и чистота рабочей зоны. Металлическая стружка и обрезки не должны мешать перемещению элементов станка или работе защитных устройств.

Безопасность при работе на гильотине

Режущий узел промышленного станка представляет серьезную опасность, поэтому безопасность не может зависеть исключительно от внимательности оператора. Оборудование должно использоваться в соответствии с инструкцией производителя и установленными на предприятии правилами.

Особое значение имеют защитные ограждения, системы аварийной остановки, корректная работа органов управления и предотвращение доступа посторонних в опасную зону. Перед началом эксплуатации оператор должен понимать порядок работы конкретной модели.

Самовольное отключение защитных систем недопустимо, поскольку оно способно превратить штатную технологическую операцию в опасную ситуацию.

Гильотина в современной производственной цепочке

Сегодня гильотинные ножницы все чаще рассматриваются не как отдельный станок, а как элемент комплексного участка обработки листа. Их можно сочетать с системами хранения, автоматической подачей, рольгангами и программным управлением.

В таком варианте задача оператора постепенно смещается от непосредственного выполнения каждого движения к контролю технологического процесса. Программа задает последовательность размеров, оборудование позиционирует лист, выполняется рез, а готовая заготовка перемещается на следующий участок.

Автоматизация особенно эффективна там, где требуется выпускать большое количество повторяющихся деталей. Для единичных заказов избыточная автоматизация, напротив, может оказаться неоправданной с экономической точки зрения.

Итоги

Гильотины для резки металла остаются важным инструментом листообработки благодаря простому принципу, высокой производительности и способности выполнять точные прямолинейные резы. Станки различаются приводом, размерами, допустимой толщиной материала и уровнем автоматизации, поэтому выбор оборудования всегда связан с конкретными условиями производства.

Для правильного подбора недостаточно определить максимальную толщину металла. Необходимо учитывать ширину листа, длину реза, свойства сплава, предполагаемую загрузку, частоту переналадки и требования к повторяемости. Отдельное внимание уделяется ножам, прижиму и регулировке зазора — именно эти элементы во многом определяют стабильность результата.

Наиболее рациональным становится тот станок, характеристики которого соответствуют реальной работе предприятия, а не просто демонстрируют максимально возможные показатели. При грамотном выборе, регулярном обслуживании и соблюдении требований безопасности гильотинные ножницы способны стать надежным звеном технологической цепочки — от исходного листа до точно подготовленной заготовки.
