Горизонтально направленное бурение (ГНБ) в Москве: технология и особенности бестраншейной прокладки

Городская инфраструктура постоянно развивается, поэтому потребность в прокладке новых инженерных сетей сохраняется даже там, где свободного пространства практически не остается. В Москве эта задача особенно актуальна: под дорогами, тротуарами, дворами, железнодорожными путями и благоустроенными территориями уже расположено множество коммуникаций. Традиционная траншея в подобных условиях способна превратиться в масштабную строительную операцию с перекрытием движения, демонтажем покрытия и последующим восстановлением территории.

В таких ситуациях востребован метод горизонтально направленного бурения (ГНБ). Подробнее ознакомиться с направлением и особенностями выполнения подобных работ можно на странице https://prokolshik.ru/uslugi/gnb/. Технология позволяет создавать подземные каналы по заранее заданной траектории и протягивать в них трубы или защитные футляры, сохраняя большую часть поверхности практически нетронутой. Именно сочетание управляемости, компактности строительной площадки и возможности обходить препятствия сделало ГНБ одним из интересных решений для плотной городской застройки.

Что представляет собой технология ГНБ

Горизонтально направленное бурение относится к бестраншейным способам строительства. В отличие от открытой прокладки, при которой грунт вскрывается на протяжении всей трассы, при ГНБ поверхность используется преимущественно в точках входа и выхода бурового инструмента. Основная часть работ проходит под землей.

Принцип можно представить достаточно просто: сначала формируется узкий пилотный канал, затем его диаметр увеличивается до необходимого размера, после чего подготовленная труба протягивается внутрь полученной скважины. Однако за внешней простотой скрывается достаточно сложная инженерная задача. Траектория должна соответствовать проекту, буровая головка — двигаться в заданном направлении, а параметры процесса — учитывать особенности грунта и характеристики будущей коммуникации.

Главное отличие ГНБ от обычного бурения заключается в управляемости траектории. Специалисты могут корректировать направление движения рабочего инструмента, чтобы сформировать подземный переход с необходимыми горизонтальными и вертикальными участками.

Почему ГНБ особенно актуально для Москвы

Мегаполис предъявляет к строительным технологиям особые требования. Инженерные сети приходится прокладывать рядом с уже существующими объектами, а любое масштабное вскрытие поверхности может затронуть интересы большого количества людей.

Открытая траншея под автомобильной дорогой означает необходимость организовать ограждение, изменить схему движения, вывезти грунт, демонтировать покрытие и затем восстановить его. В центральных и плотно застроенных районах подобный сценарий способен создать дополнительные организационные сложности.

ГНБ позволяет решать часть таких задач под землей. Метод применяется при устройстве переходов под:

• автомобильными дорогами и улицами;
• тротуарами и благоустроенными территориями;
• железнодорожными путями;
• реками и другими водными препятствиями;
• парками и озелененными участками;
• площадями и территориями с готовым покрытием;
• участками, насыщенными существующими инженерными сетями.

В каждом конкретном случае возможность применения технологии определяется проектными условиями, характеристиками грунта, глубиной, диаметром коммуникации и другими параметрами.

Какие коммуникации прокладываются методом ГНБ

Бестраншейная технология не привязана к одному типу инженерной сети. Ее применение определяется не названием коммуникации, а техническими условиями конкретного проекта.

С помощью ГНБ могут создаваться подземные переходы для водопроводных, канализационных, газовых, тепловых и электрических сетей. Отдельное направление связано с прокладкой кабельных линий связи и электроснабжения в защитных футлярах.

Особенно удобен метод там, где необходимо пересечь определенное препятствие, но полностью вскрывать его поверхность нецелесообразно. Например, вместо длинной траншеи через проезжую часть формируется подземный переход с заранее определенными точками начала и выхода.

Из каких этапов состоит ГНБ

Работы начинаются задолго до запуска буровой установки. Ошибочно считать, что достаточно доставить технику на участок и начать бурение. Чем сложнее городская площадка, тем большее значение приобретает предварительная подготовка.

1. Изучение участка

На начальном этапе анализируется предполагаемая трасса. Учитываются рельеф, геологические характеристики, существующие коммуникации, доступность площадки и возможные препятствия.

Особое значение имеет информация о расположении уже существующих сетей. В условиях Москвы подземное пространство может быть насыщено трубопроводами, кабелями и другими объектами. Их расположение должно учитываться при формировании безопасной траектории.

2. Проектирование маршрута

Следующим шагом становится разработка траектории. Определяются точки входа и выхода, глубина прохождения, направление движения и параметры будущего перехода.

Траектория не обязательно представляет собой прямую линию. При необходимости она может огибать препятствия или проходить на определенной глубине. При этом радиусы изгиба и другие параметры должны соответствовать возможностям применяемого оборудования и требованиям к прокладываемой трубе.

3. Подготовка строительной площадки

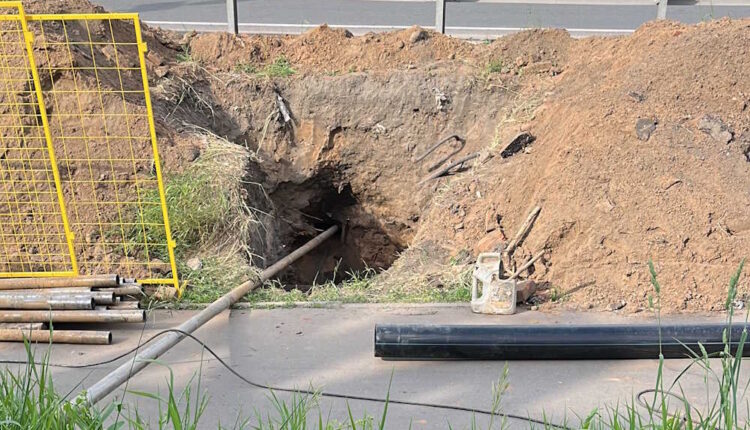

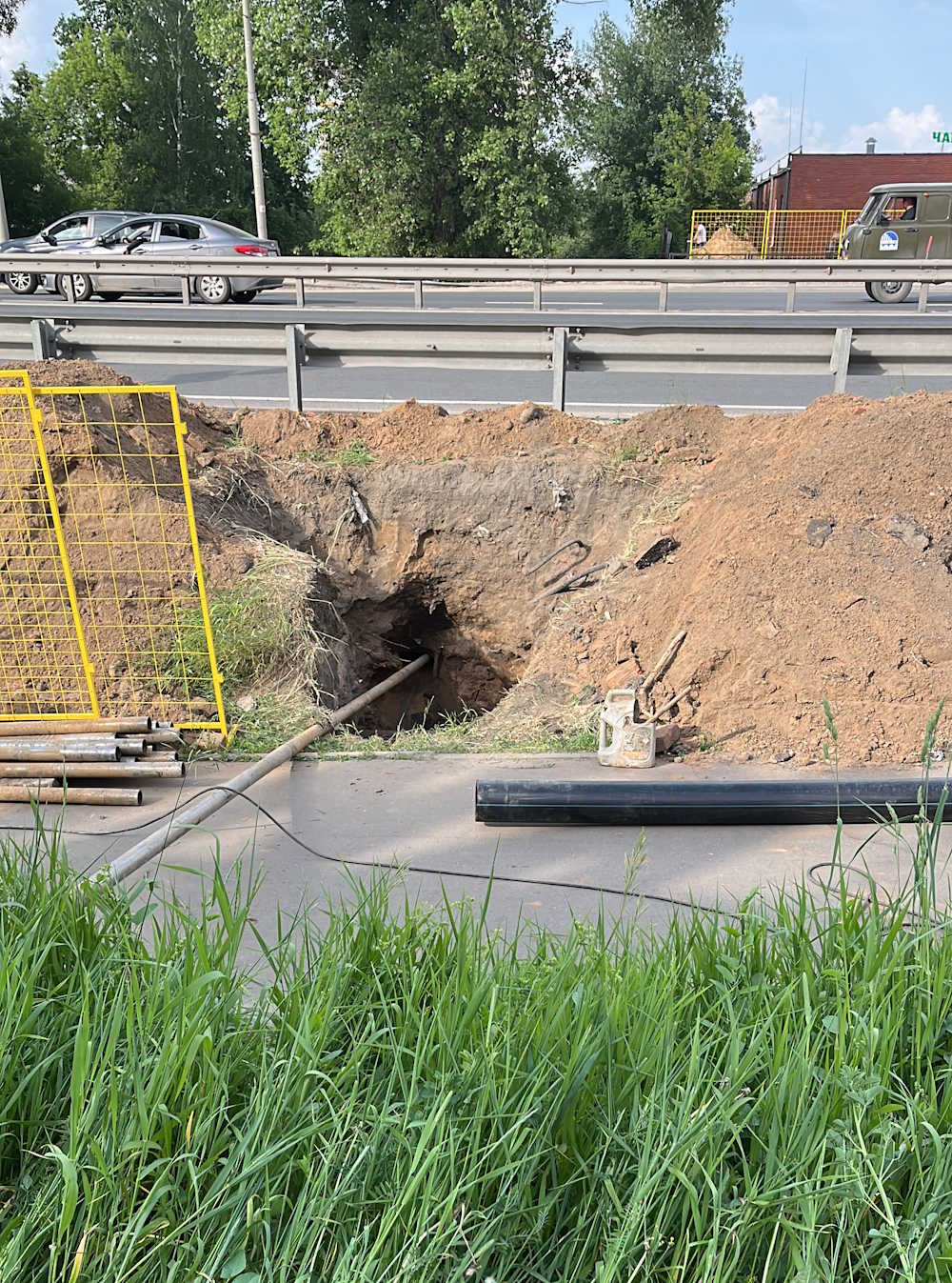

Несмотря на название «бестраншейная», технология не означает полного отсутствия земляных работ. На поверхности требуется организовать рабочие зоны, а в зависимости от проекта — подготовить технологические котлованы или приямки в начальной и конечной точках.

Также размещается буровая установка, оборудование для приготовления раствора, емкости, инструменты и вспомогательная техника.

4. Бурение пилотной скважины

Первый подземный канал имеет сравнительно небольшой диаметр. Буровая головка продвигается по проектной траектории, а ее положение контролируется специальной системой локации.

Оператор получает информацию о положении рабочего инструмента и при необходимости корректирует направление. Именно этот этап во многом определяет точность будущего перехода.

5. Расширение канала

Пилотного отверстия обычно недостаточно для размещения проектной трубы. Поэтому после выхода инструмента в заданной точке выполняется обратное расширение скважины.

Для этого используются специальные расширители. При значительном требуемом диаметре операция может выполняться последовательно, в несколько проходов. Конкретная схема зависит от характеристик грунта, диаметра трубы и применяемого оборудования.

6. Протягивание трубы

Когда канал подготовлен, к рабочей колонне присоединяется труба или собранная трубная плеть. Затем она втягивается в скважину.

На этом этапе важна согласованная работа буровой установки и подготовленной трассы. Трубопровод должен пройти по сформированному каналу без превышения допустимых нагрузок.

7. Завершение работ

После протяжки проверяется состояние выполненного перехода, обрабатываются рабочие зоны, удаляются технологические остатки и выполняются предусмотренные проектом завершающие операции. Площадка приводится в порядок, а коммуникация подготавливается к дальнейшему монтажу или эксплуатации.

Зачем используется буровой раствор

Одним из важных элементов технологии является специальный буровой раствор. Он выполняет сразу несколько функций. В процессе бурения смесь помогает уменьшать трение, способствует выносу разрушенного грунта и поддерживает стабильность стенок сформированного канала.

Состав раствора подбирается с учетом конкретных условий. Один и тот же рецепт не может одинаково эффективно работать во всех типах грунта. Поэтому характеристики смеси должны соответствовать геологии участка и режиму бурения.

Качество работы зависит не только от мощности установки, но и от правильного управления всей технологической системой.

Как оборудование влияет на результат

Буровая установка является центральным элементом комплекса, однако сама по себе она не решает задачу. В процессе участвуют буровые штанги, рабочие головки, расширители, локационная аппаратура, насосное и смесительное оборудование.

Выбор техники зависит от масштаба проекта. Для небольшой коммуникации в стесненных условиях и для крупного перехода требуются разные технические возможности.

Слишком мощная установка не всегда является оптимальным выбором. На ограниченной городской площадке большое оборудование может создавать дополнительные сложности с размещением. С другой стороны, недостаточная мощность способна увеличить продолжительность работ или сделать прохождение определенного грунта затруднительным.

Роль локации при направленном бурении

Одной из наиболее интересных особенностей ГНБ является возможность контролировать положение подземного инструмента с поверхности. Для этого применяется локационное оборудование, связанное с передатчиком, расположенным в буровой головке.

Специалист получает сведения о положении головки и ее параметрах, после чего оператор может корректировать направление. Такая система превращает бурение из условного движения «вперед» в управляемый процесс формирования заданной трассы.

В городской среде значение этого контроля особенно велико. Рядом могут находиться коммуникации, фундаменты, дорожные конструкции и другие объекты, которые нельзя игнорировать при выборе глубины и направления.

Преимущества бестраншейного метода

Главное достоинство ГНБ — возможность решать задачи подземного строительства с минимальным воздействием на поверхность. Однако преимуществ у технологии несколько.

• Сокращение объема вскрытия грунта. Большая часть трассы формируется под землей.
• Сохранение дорожного покрытия. При подходящих условиях нет необходимости разбирать всю полосу проезда.
• Снижение площади строительной зоны. Основные работы концентрируются в ограниченных точках.
• Возможность обхода препятствий. Траектория проектируется с учетом существующих объектов.
• Сокращение восстановительных работ. Чем меньше нарушена поверхность, тем меньше объем последующего благоустройства.
• Гибкость маршрута. Направление скважины можно корректировать в процессе пилотного прохода.

Вместе с тем ГНБ нельзя считать универсальной заменой траншейному методу. Для каждого объекта требуется техническая оценка, поскольку грунтовые условия, глубина, диаметр и протяженность могут существенно менять сложность работ.

Когда открытая траншея может оказаться рациональнее

Бестраншейная технология выглядит привлекательной, но выбор метода должен основываться на инженерном расчете. Если коммуникация проходит по свободной территории, где отсутствуют препятствия и дорогостоящее покрытие, традиционная траншея иногда оказывается проще.

ГНБ приобретает особую ценность там, где вскрытие поверхности приводит к большим сопутствующим затратам. Например, прокладка под дорогой может потребовать организации объезда, восстановления асфальта и значительных земляных работ. В такой ситуации закрытый переход способен изменить общую экономику проекта.

Поэтому сравнивать технологии следует не только по стоимости непосредственно бурения, но и по совокупным затратам всего строительного цикла.

Что влияет на стоимость ГНБ в Москве

Универсальной цены для горизонтально направленного бурения не существует. Итоговая стоимость определяется набором технических и организационных факторов.

В расчет могут входить:

• протяженность перехода;
• диаметр будущей скважины;
• наружный диаметр и материал трубы;
• характеристики грунта;
• глубина прохождения;
• количество проходов при расширении;
• сложность траектории;
• стесненность строительной площадки;
• необходимость дополнительной техники;
• объем подготовительных и завершающих мероприятий.

Отдельно оценивается организационная часть. В городе большое значение имеют подъезд техники, размещение оборудования, согласование работ и взаимодействие с владельцами существующих сетей.

ГНБ и сохранение городской среды

Бестраншейное строительство интересно не только с экономической, но и с градостроительной точки зрения. Поверхность улицы, которая остается максимально сохранной, быстрее возвращается к обычному режиму использования.

Это особенно важно возле парков, благоустроенных общественных пространств и дорог с высокой интенсивностью движения. Там, где открытая траншея на длительное время меняет внешний вид территории и ограничивает перемещение людей, закрытый переход позволяет сосредоточить основную работу под землей.

Однако экологичность метода не означает отсутствия требований к организации процесса. Буровые растворы и грунтовые отходы требуют правильного обращения, а строительная площадка должна содержаться в соответствии с установленными правилами.

Какие ошибки способны усложнить проект

На результат влияет не только техника. Ошибки на стадии подготовки могут оказаться значительно серьезнее технических неполадок во время бурения.

Одна из проблем — недостаточно подробное изучение существующих коммуникаций. Другая — неверная оценка грунта. Также сложности возникают, если траектория не учитывает ограничения по радиусам изгиба или параметры будущей трубы.

К распространенным просчетам относятся:

• неполная исходная информация об участке;
• недостаточно продуманная точка входа или выхода;
• неподходящий выбор бурового оборудования;
• игнорирование особенностей грунта;
• неправильный расчет диаметра расширения;
• недостаточная координация между проектировщиками и исполнителями;
• отсутствие плана действий для нестандартной ситуации.

Предварительная инженерная подготовка позволяет снизить вероятность подобных проблем и сделать рабочий процесс более предсказуемым.

Особенности ГНБ зимой

Московский климат предполагает сезонные перепады температуры, поэтому организация строительных работ должна учитывать погодные условия. Зимой внимание уделяется состоянию площадки, логистике техники и работе технологического оборудования.

Температура окружающей среды способна влиять на свойства используемых материалов и растворов. Кроме того, заснеженная или обледенелая территория требует дополнительного внимания к безопасности персонала и размещению техники.

При грамотной организации сезон сам по себе не делает ГНБ невозможным. Гораздо важнее, чтобы выбранная технология соответствовала конкретным условиям участка.

Как подготовиться к заказу ГНБ

Заказчику полезно заранее собрать максимальный объем информации о будущем переходе. Чем точнее исходные данные, тем проще провести предварительную оценку.

Желательно определить предполагаемые точки начала и выхода, назначение коммуникации, диаметр трубы, ориентировочную длину перехода и наличие препятствий. Если имеются сведения о существующих подземных сетях и инженерных изысканиях, их также следует предоставить специалистам.

После анализа исходных данных можно определить принципиальную возможность применения ГНБ, выбрать оборудование и сформировать рабочую схему.

Почему качество подготовки важнее скорости старта

Иногда возникает желание начать бурение как можно быстрее, особенно если проект связан с жесткими сроками. Однако ГНБ относится к технологиям, где подготовительная часть непосредственно влияет на основной результат.

Несколько часов или дней, потраченных на уточнение исходных данных, могут предотвратить значительно более длительную остановку работ. Хорошо подготовленная трасса позволяет заранее понимать возможные ограничения и выбирать оптимальную последовательность операций.

В бестраншейном строительстве скорость должна быть следствием правильной организации, а не попыткой пропустить подготовительные этапы.

Перспективы применения технологии

Плотность городской застройки продолжает расти, а инженерная инфраструктура становится все более сложной. Новые коммуникации приходится размещать в пространстве, которое уже используется дорогами, зданиями, сетями и благоустройством.

В такой среде востребованность управляемых бестраншейных методов закономерно сохраняется. Развитие оборудования, систем навигации и способов контроля позволяет повышать точность работ и расширять перечень задач, которые решаются без масштабного вскрытия поверхности.

Особенно перспективным направлением становится сочетание ГНБ с цифровым проектированием и более подробными данными о подземной инфраструктуре. Чем точнее специалист представляет себе пространство под землей, тем увереннее можно планировать новую трассу.

Заключение

Горизонтально направленное бурение в Москве представляет собой технологию, которая помогает прокладывать инженерные коммуникации там, где традиционная траншея связана с серьезными ограничениями. Ее ключевая особенность — возможность создавать управляемую подземную трассу с минимальным вмешательством в поверхность.

Метод применяется для различных типов коммуникаций и особенно полезен при пересечении дорог, водоемов, благоустроенных территорий и других препятствий. При этом успех проекта зависит от комплекса факторов: качества исходных данных, инженерных изысканий, точности проектирования, выбора оборудования, характеристик грунта и профессионального контроля траектории.

ГНБ не является универсальным решением для любого строительного объекта. Однако в условиях плотной городской среды технология способна заметно изменить сам принцип организации работ: вместо масштабного вскрытия территории основная часть операций переносится под землю. Именно эта особенность делает бестраншейную прокладку востребованным инструментом современного строительства и реконструкции инженерной инфраструктуры.
