Шариковые подшипники: устройство, разновидности и правила выбора

Вращение вала кажется простой механической операцией только до тех пор, пока не приходится обеспечивать ее стабильность, точность и долговечность. Внутри двигателя, насоса, редуктора, вентилятора или другого оборудования постоянно возникают силы, способные замедлять вращение, создавать вибрации и вызывать износ сопряженных деталей. Одним из наиболее распространенных решений для организации надежной опоры становятся шариковые подшипники.

https://podshipnikru.com/katalog/sharikovie-podshipniki — пример каталожного направления, где подобные изделия рассматриваются как отдельная категория комплектующих для различных механизмов. При этом выбор конкретного исполнения требует понимания не только размеров детали, но и характера нагрузки, скорости вращения, условий окружающей среды, особенностей посадки и требований к точности работы узла.

Что представляет собой шариковый подшипник

Шариковый подшипник относится к подшипникам качения. В его конструкции используются внутреннее и наружное кольца, между которыми располагаются шарики. Для удержания тел качения в заданном положении применяется сепаратор. В зависимости от исполнения конструкция может дополнительно включать защитные шайбы, уплотнения и другие элементы.

При вращении одно из колец перемещается относительно другого, а шарики катятся по специально сформированным дорожкам. Такое взаимодействие позволяет заменить значительную часть скольжения качением. В результате снижается сопротивление вращению и обеспечивается контролируемое положение вала относительно корпуса.

Основная задача подшипника заключается не просто в снижении трения. Он одновременно должен поддерживать вращающийся элемент, воспринимать предусмотренные конструкцией нагрузки и сохранять заданную геометрию движения в течение рабочего ресурса.

Почему именно шарики используются в подшипниках

Сферическая форма тела качения позволяет создавать компактную конструкцию с относительно небольшим сопротивлением вращению. Контакт шарика с дорожкой имеет небольшую площадь, благодаря чему изделие может работать с достаточно высокой частотой вращения при подходящих условиях.

Однако точечный характер контакта имеет и обратную сторону. Нагрузка концентрируется на сравнительно небольшой зоне, поэтому превышение допустимых усилий, неправильный монтаж или попадание абразивных частиц способны существенно повлиять на состояние дорожек качения.

Именно поэтому инженерный выбор подшипника всегда связан с компромиссом между скоростью, нагрузкой, габаритами, жесткостью и ресурсом.

Основные разновидности шариковых подшипников

Шариковые подшипники образуют не одну универсальную группу, а большое семейство конструкций. Их различают по направлению воспринимаемой нагрузки, количеству рядов тел качения, способности компенсировать перекосы, особенностям герметизации и другим характеристикам.

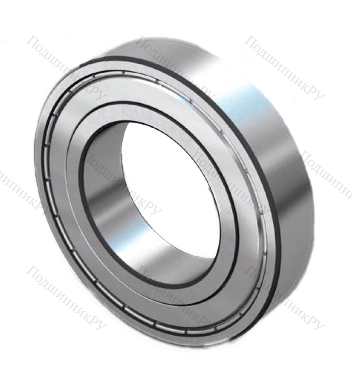

Радиальные однорядные

Это один из наиболее распространенных вариантов. Конструкция предназначена преимущественно для радиальной нагрузки, то есть силы, действующей поперек оси вращения. В определенных пределах такие изделия способны воспринимать и осевые усилия.

Радиальные модели ценятся за универсальность. Они используются в различных приводах, электродвигателях, вентиляционных системах, насосном оборудовании, бытовой технике и многочисленных механизмах общего назначения.

Радиально-упорные

В таких конструкциях геометрия дорожек формирует определенный угол контакта. Благодаря этому подшипник способен воспринимать одновременно радиальную и осевую составляющие нагрузки.

Важным параметром становится направление осевого усилия. Однорядные исполнения могут требовать определенной схемы установки или парного монтажа, если узлу необходимо обеспечивать осевую фиксацию в разных направлениях. Такие решения особенно актуальны для механизмов, где важны жесткость и точность положения вала.

Упорные шариковые

Эти изделия предназначены преимущественно для восприятия осевых нагрузок. Их конструкция отличается от стандартных радиальных вариантов, поскольку дорожки ориентированы таким образом, чтобы воспринимать усилие вдоль оси.

Упорные модели могут быть одностороннего или двустороннего действия. Выбор зависит от того, в каком направлении и с какой интенсивностью действует осевая сила.

Самоустанавливающиеся

В отдельных механизмах невозможно полностью исключить небольшой перекос между валом и корпусом. Для таких условий применяются конструкции, способные компенсировать определенную несоосность.

Самоустанавливающийся принцип снижает чувствительность узла к небольшим отклонениям геометрии. Однако он не означает, что монтаж может выполняться без соблюдения требований к соосности и посадочным местам.

Однорядные и двухрядные конструкции

Количество рядов шариков влияет на особенности распределения нагрузки и габариты изделия. Однорядная конструкция отличается относительно простой геометрией и широко применяется в стандартных узлах.

Двухрядное исполнение позволяет получить более высокую способность воспринимать определенные виды нагрузок при сохранении сравнительно компактных размеров. Оно используется там, где одного ряда тел качения недостаточно по условиям эксплуатации.

Увеличение количества шариков или рядов не означает автоматической универсальности. Конструкция должна соответствовать конкретному сочетанию усилий, скорости и монтажного пространства.

Из чего состоит шариковый подшипник

Несмотря на внешнюю простоту, подшипник представляет собой достаточно точно изготовленный узел. Каждый элемент выполняет определенную функцию.

• Внутреннее кольцо взаимодействует с валом и содержит дорожку качения.
• Наружное кольцо устанавливается в корпус или посадочное отверстие.
• Шарики передают нагрузку между кольцами посредством качения.
• Сепаратор поддерживает заданное положение тел качения и разделяет их.
• Уплотнения или защитные шайбы используются в соответствующих исполнениях для ограничения попадания загрязнений и удержания смазочного материала.

Точность изготовления каждого компонента влияет на работу всего узла. Даже небольшое повреждение дорожки может проявляться шумом, вибрацией или изменением характера вращения.

Какие нагрузки приходится учитывать

Перед выбором изделия важно определить направление и величину сил. Радиальная нагрузка действует поперек оси вала. Осевое усилие направлено вдоль нее. В реальном оборудовании нередко встречается комбинация обоих воздействий.

Кроме постоянной нагрузки, механизм может испытывать кратковременные пики. Например, изменение режима работы, запуск двигателя или резкое изменение сопротивления привода способны создавать нагрузки, которые существенно отличаются от среднего рабочего значения.

Расчет только по номинальной нагрузке без учета режима работы может привести к ошибочному выбору. Поэтому при ответственном подборе анализируются не только максимальные значения, но и частота их возникновения.

Почему скорость вращения имеет значение

Подшипник, предназначенный для относительно медленного механизма, не обязательно подходит для быстро вращающегося вала. С ростом частоты вращения увеличиваются требования к смазке, тепловому режиму, балансировке и точности изготовления.

Внутри узла возникают дополнительные эффекты, связанные с движением шариков и трением. При высокой скорости даже небольшое увеличение сопротивления может приводить к заметному выделению тепла.

Поэтому при подборе учитывается не только размер подшипника, но и допустимый скоростной режим конкретного исполнения.

Как выбрать размер подшипника

Габариты являются одним из первых параметров, которые проверяются при замене детали. Важны диаметр отверстия, наружный диаметр и ширина. Однако совпадение трех размеров еще не гарантирует полной взаимозаменяемости.

Две детали одинакового размера могут отличаться внутренней конструкцией, типом уплотнения, классом точности, допустимой нагрузкой или особенностями рабочего режима.

При подборе полезно сверять:

• диаметр посадки на валу;
• диаметр посадочного отверстия в корпусе;
• ширину изделия;
• тип конструкции;
• допустимую радиальную нагрузку;
• возможную осевую нагрузку;
• предельную частоту вращения;
• тип защитного исполнения;
• требования к смазке;
• класс точности при необходимости повышенной точности.

Что означают защитные исполнения

В зависимости от конструкции подшипник может иметь открытое исполнение, защитные шайбы или контактные уплотнения. Эти варианты предназначены для разных условий эксплуатации.

Открытый подшипник удобен там, где конструкция узла позволяет организовать необходимую защиту от внешней среды и обеспечить корректное обслуживание. Защищенные исполнения помогают ограничить проникновение пыли и удерживать смазку внутри.

При этом наличие уплотнений влияет на сопротивление вращению и температурный режим. Поэтому защитный элемент выбирается не просто по принципу «чем больше защиты, тем лучше», а с учетом реальной среды работы.

Материал и качество изготовления

Кольца и шарики должны выдерживать постоянные контактные нагрузки и сохранять геометрию дорожек. Для этого применяются специальные подшипниковые стали с заданными характеристиками прочности и твердости.

Качество изделия определяется не только материалом. Большое значение имеют термическая обработка, точность изготовления, состояние поверхностей и контроль геометрии.

Даже хорошая марка стали не компенсирует производственные дефекты. Поэтому при подборе ответственного узла учитывается репутация производителя, соответствие технической документации и условия поставки.

Роль смазки в работе подшипника

Смазочный материал уменьшает сопротивление движению и способствует отводу тепла из зоны контакта. В зависимости от конструкции и условий эксплуатации используются разные виды смазок.

Избыточное количество смазочного материала также нежелательно. При высокой скорости вращения оно может увеличивать сопротивление и нагрев. Недостаток смазки, в свою очередь, повышает риск повреждения контактирующих поверхностей.

Для закрытых исполнений количество и тип смазки обычно определяются конструкцией изделия. При обслуживании открытых вариантов режим смазывания устанавливается с учетом требований конкретного оборудования.

Почему загрязнение опаснее, чем кажется

Пыль, металлическая стружка, вода и другие посторонние частицы способны попадать в зону качения. Абразив действует на дорожки и шарики как мелкий режущий материал, постепенно формируя повреждения.

Вода представляет отдельную проблему, поскольку может способствовать коррозионным процессам и ухудшению состояния смазки. Именно поэтому защита подшипника должна соответствовать окружающей среде.

Если механизм работает в запыленном производственном помещении, около абразивных материалов или на улице, требования к герметизации будут выше, чем у оборудования, установленного в чистом сухом помещении.

Монтаж: почему даже хороший подшипник можно испортить

Неправильная установка является одной из причин преждевременного выхода детали из строя. Сильный удар по кольцу, использование неподходящего инструмента или перекос при запрессовке способны повредить дорожки и посадочные поверхности.

При монтаже усилие должно передаваться через то кольцо, которое непосредственно устанавливается с натягом. Передача монтажной силы через шарики создает нежелательное давление на внутренние поверхности.

Подшипник не предназначен для исправления ошибок геометрии самого узла. Если посадочное место имеет повреждения, перекос или недопустимый износ, установка новой детали не устранит исходную проблему.

Признаки неправильной работы

Неисправность подшипника может проявляться задолго до полного разрушения. Наблюдение за поведением механизма позволяет вовремя обнаружить проблему.

• появление непривычного гула или треска;
• рост вибрации;
• локальный перегрев корпуса;
• неравномерное вращение;
• ощутимый люфт;
• изменение характера шума при увеличении скорости;
• следы повреждения или утечки смазки.

Однако отдельный симптом не всегда означает неисправность именно подшипника. Вибрация может возникать из-за дисбаланса, неправильной центровки, изношенной посадки или других проблем механизма.

Как продлить срок службы подшипника

Ресурс детали зависит не только от ее первоначального качества. Большую роль играет то, насколько правильно организована эксплуатация оборудования.

Для повышения надежности полезно соблюдать несколько принципов:

1. подбирать изделие по реальным нагрузкам и скорости;
2. не допускать превышения расчетного режима;
3. контролировать состояние посадочных мест;
4. использовать подходящую смазку;
5. защищать узел от влаги и абразивов;
6. соблюдать технологию монтажа;
7. контролировать температуру и вибрацию;
8. заменять поврежденные детали без неоправданной задержки.

Профилактика особенно важна для оборудования, простой которого связан с серьезными финансовыми потерями. В таком случае регулярный контроль оказывается выгоднее внезапного ремонта.

Шариковые и роликовые подшипники: в чем разница

Выбор между шариковой и роликовой конструкцией определяется характером нагрузки. Шариковые модели обычно отличаются компактностью и хорошими скоростными характеристиками. Роликовые варианты благодаря характеру контакта могут обеспечивать более высокую грузоподъемность в определенных условиях.

Поэтому вопрос «какой подшипник лучше» не имеет универсального ответа. Если механизм требует высокой скорости при умеренной нагрузке, шариковое исполнение может оказаться предпочтительным. Если главной задачей становится восприятие значительных усилий, рассматриваются другие конструктивные решения.

Правильный подшипник определяется задачей, а не абстрактным рейтингом.

Где применяются шариковые подшипники

Сфера использования таких изделий чрезвычайно широка. Они встречаются в электродвигателях, насосах, вентиляторах, станках, редукторах, транспортных механизмах, приводах и бытовой технике.

Причина популярности заключается в сочетании компактности, технологичности и способности работать в большом количестве стандартных узлов. При этом конкретная модификация подбирается с учетом условий эксплуатации.

В простом бытовом механизме требования к точности и нагрузке могут быть относительно невысокими. В промышленном оборудовании важными становятся ресурс, температура, вибрация, точность вращения и стабильность работы на протяжении длительного времени.

Как не ошибиться при замене подшипника

Самый простой путь — использовать маркировку установленной детали как отправную точку. Однако одной надписи бывает недостаточно, если прежний подшипник уже заменялся на неподходящий аналог.

Поэтому при отсутствии полной уверенности дополнительно измеряются посадочные размеры и анализируются условия работы. Если механизм имеет высокую ответственность или работает на значительных скоростях, желательно сверять параметры с технической документацией оборудования.

Особое внимание уделяется буквенным и цифровым обозначениям. Они могут указывать на конструктивные особенности, защиту, внутренний зазор или другие характеристики. Замена только по внешнему сходству является рискованным подходом.

Почему каталог удобнее случайного выбора

Каталожный подбор позволяет сравнивать изделия по системным параметрам. Пользователь может сопоставить размеры, конструкцию, назначение и дополнительные характеристики, а не искать деталь исключительно по внешнему виду.

Для сложных узлов особенно полезно иметь исходные данные: маркировку старого изделия, размеры посадочных мест, частоту вращения, характер нагрузки и особенности окружающей среды. Чем точнее исходная информация, тем меньше вероятность приобрести формально подходящую, но функционально неподходящую деталь.

Итог: подшипник выбирается вместе со всем механизмом

Шариковые подшипники являются важными элементами множества вращающихся механизмов. Их конструкция сравнительно компактна, но требования к точности изготовления, монтажу и эксплуатации достаточно высоки. Радиальные, радиально-упорные, упорные, самоустанавливающиеся и другие варианты создаются для разных задач, поэтому один тип не может одинаково эффективно работать во всех условиях.

При выборе необходимо учитывать размеры, направление и величину нагрузки, частоту вращения, температуру, загрязненность среды, тип уплотнения, особенности смазки, посадки и требования к точности. Такой комплексный подход позволяет избежать ситуации, когда подходящая по диаметру деталь оказывается неподходящей по рабочим характеристикам.

Правильная эксплуатация также имеет большое значение. Аккуратный монтаж, чистота, подходящая смазка, контроль температуры и своевременное обнаружение вибраций помогают использовать ресурс изделия рационально. При ответственном оборудовании подшипник рассматривается не как отдельная расходная деталь, а как часть единой механической системы.

Грамотно подобранный шариковый подшипник способен обеспечить стабильную опору, плавность вращения и предсказуемую работу узла. Именно поэтому при его замене или проектировании нового механизма важно ориентироваться не только на размеры и стоимость, но и на реальные условия, в которых деталь будет работать каждый день.
